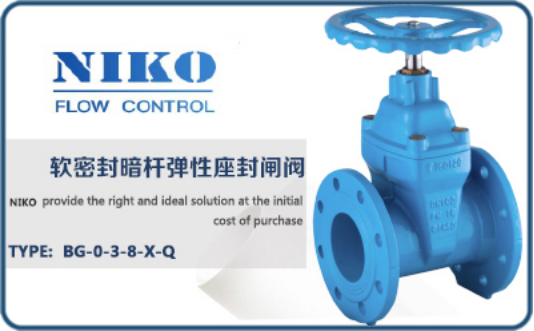

尼科软密封暗杆弹性座封闸阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【软密封暗杆弹性座封闸阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科软密封暗杆弹性座封闸阀概述：

尼科Z45X，RVHX软密封暗杆弹性座封闸阀阀杆螺母与闸板两体结构，无卡阻现象发生;直通道，无泄留凹腔；阀杆密封采用"O"形密封圈。有优秀的防腐性能，壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

尼科软密封暗杆弹性座封闸阀参数：

公称通径：DN40-DN1200
公称压力：1.6Mpa-2.5Mpa
适用温度：≤80℃
适用介质：水、油品、污水、海水
阀体材质：铸铁、球墨铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接

尼科软密封暗杆弹性座封闸阀特性：

①球铁精铸壳体：阀体和阀盖材质为球墨铸铁，强度高耐腐蚀，阀座与阀体整体精密铸造成形；
②全径平底流道：阀门全开时闸板完全升离流道，阀座底部无凹槽，不易堆积杂物，与直管道等同，流阻较低；
③全部包胶闸板：高性能橡胶将骨架全部包裹，铸铁彻底与介质隔离，无腐蚀，橡胶软密封，与骨架牢固粘结，整体热硫化成形；
④整体式铜螺母：闸板螺母与骨架整体连接，无运动空行程及送脱现象；
⑤闸板导轨系统：阀体与闸板间带导轨系统。闸板密封时承载水压布偏移，升降时橡胶无接触磨损，防止阀杆弯曲；
⑥不锈钢阀杆：不锈钢耐腐阀杆，梯形螺纹滚压加工，螺牙光滑耐磨，有效降低操作扭矩，提高使用寿命；
⑦双之推轴承（暗杆型DN≤300）：阀杆颈部带双之推轴承，倒装式阀杆避免被水压冲出；
⑧阀杆轴向密封（暗杆型）：三道O形密封圈，水压作用下轴向自密封，无填料密封调节之烦恼，顶部档压圈，阻止外部杂质进入轴封内部。

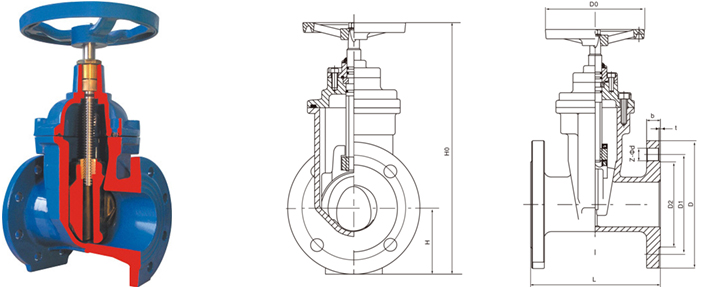

主要连接外形和尺寸               单位：mm

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科弹性座封闸阀，采用新颖的结构设计、严格的制造技术和高性能的新型材料，克服了传统闸阀密封不良、内件特别是闸板易锈蚀、橡胶弹性疲乏易老化等缺陷，密封性能可靠，操作轻快，维护简单便利，使用寿命长。适用于生活用水系统、给排水系统、污水处理系统、化工流体输送系统等，在建筑、城市环保、石化、医药、食品、冶金、纺织、电力等行业的流体管线上作为截断装置使用。
