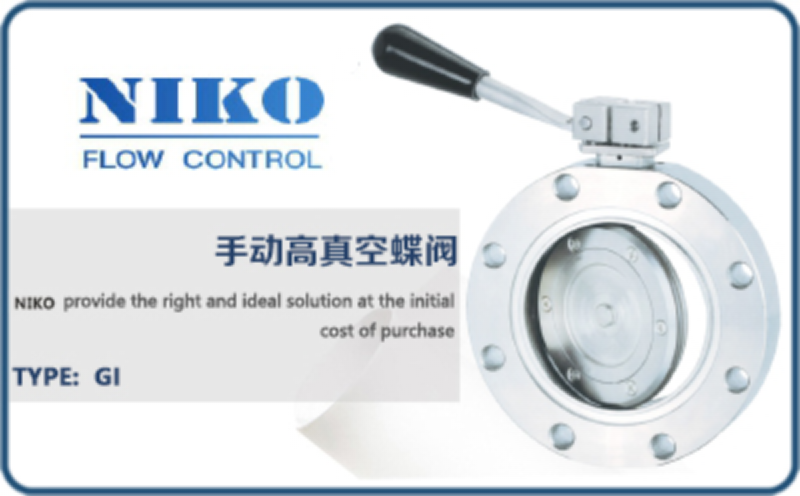

尼科手动高真空蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【手动高真空蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科高真空蝶阀概述：

尼科高真空蝶阀适用真空范围105~1.3×10-4pa。可以通过手动转位开关来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。适用于空气和非腐蚀性气体的高真空的管路中。

尼科高真空蝶阀参数：

公称通径：DN32-DN800
阀门漏率：≤1.3×10(-四次方)Pa.L/S
适用范围：10(五次方)~1.3×10(-四次方)Pa
适用介质：纯净空气，非腐蚀性气体
阀体材质：碳钢、铸钢、不锈钢
连接标准：JB/T919；GB/T6070

尼科高真空蝶阀特性：

①工作平稳可靠，可任意方向安装，阀杆不会窜动；
②结构简单紧凑、小型轻便，容易拆装及维修，并可在任意位置安装；
③90度回转，启闭迅速，可以多工位安装，不受介质流向影响；
④结构紧凑、重量轻、便于安装、流阻小、流通量大，操作轻便。

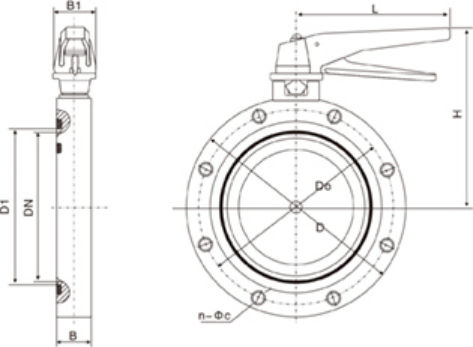

尼科高真空蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科GI型高真空蝶阀用于接通或切断真空管路中的气流，适用介质为纯净空气和非腐蚀性气体。
